DAS NACHHALTIGE MULTITALENT.

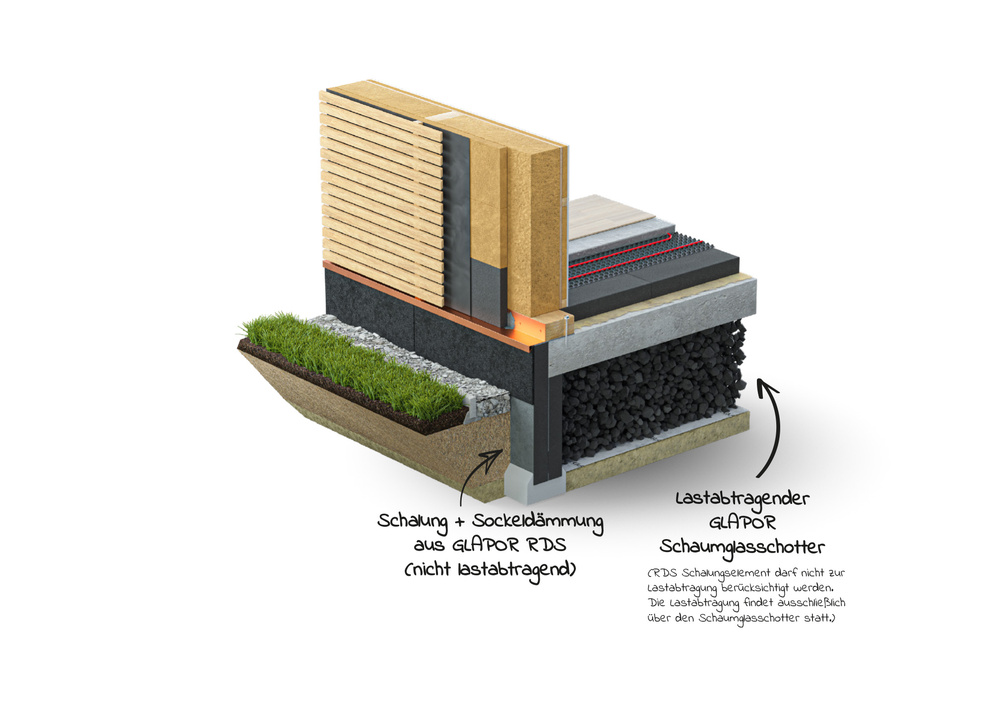

GLAPOR Kombi-Perimetersystem aus RDS-Schalungselementen und lastabtragendem Schaumglasschotter für Gründungs- und Bodenplatten.Kunststofffrei und extrem druckfest, brandsicher und nagetierbeständig - Gründungs- und Sockelbereiche werden schnell und mit weniger Schalungsaufwand nachhaltig mit dem GLAPOR RDS-Kombisystem realisierbar. Bitte beachten: Die Lastabtragung des Gebäudes findet über die Gründungsplatte in den GLAPOR Schaumglasschotter statt. Die GLAPOR RDS Schalungselemente dürfen hierfürnicht angesetzt werden – diese sind wie eine übliche Schalung und Sockeldämmung anzusehen. Die im Kopfbereich der Platte eingebauten Bewehrungssteckbügel müssen ggf. enger gesetzt werden. Sprechen Sie uns gerne an!
NACHHALTIGE SICHERHEIT
- Kunststofffrei, druckfest und leicht
- Extrem druckfest (600-800 kPa)
- Ökologisch: Erfüllt DGNB Qualitätsstufe QS 4.
- Zuverlässige Wärmedämmeigenschaften
- Baupraktisch lebenslange Charakteristika
- Nagetier-, Insekten und ameisenbeständig
- Schotterkorn: Stauchungsfrei, formstabil und frostbeständig
- Schotterkorn: Dampfdicht und damit frei von Feuchteakkumulationen
- Als lastabtragende Wärmedämmung, Leichtbaustoff oder Füllmaterial zugelassen.
- Zirkularität: Hergestellt aus 100% Recyclingglas, wiederverwendbar und rückbaubar
ANWENDUNGSBEREICHE
- Lastabtragende Perimeterdämmung unter Wohngebäuden, Büro-, Gewerbe- und Industriebauten
- Bodendämmung für Sanierungen, z. B. von Fachwerkhäusern und historischen Gebäuden
- Dämm- und Füllmaterial für die Sanierung von Hofkellerdecken
- Füllmaterial im Verkehrswegebau (FGSV) und Brückenbau
- Füllmaterial im Garten- und Landschaftsbau, sowie bei Gründachanwednungen
- Wärmedämmung von Decken und Böden
- Dämm- und Füllmaterial im Rohrleitungsbau
GLAPOR SCHAUMGLASSCHOTTER
Lastabtragende Wärmedämmung aus Schaumglasschotter für den Einsatz unter Wohn-, Büro-, Gewerbe- und Industriegebäuden
| Anwendung | Lastabtragende Wärmedämmung |
| Zusammensetzung | 100% hochwertiges Recyclingglas |
| Farbe | dunkelgrau |
| Nennwert Druckfestigkeit | 600 kPa |
| Bemessungswert Druckfestigkeit (Lastabtragung in Deutschland) | 225 kPa |
| Bemessungswert Wärmeleitfähigkeit | 0,105 W/mK |
| Korngröße | 16-63 mm |
| Schüttdichte | 100-120 kg/cbm |
| Schüttdichte verdichtet (1,3:1) | 130-155 kg/cbm |
| Mindesteinbaudicke, verdichtet | 150 mm |
| Anwendung | Lastabtragende Wärmedämmung |
| Zusammensetzung | 100% hochwertiges Recyclingglas |
| Farbe | dunkelgrau |
| Nennwert Druckfestigkeit | 800 kPa |
| Bemessungswert Druckfestigkeit (Lastabtragung in Deutschland) | 370 kPa |
| Bemessungswert Wärmeleitfähigkeit | 0,110 W/mK |
| Korngröße | 32-63 mm |
| Schüttdichte | 150-170 kg/cbm |
| Schüttdichte verdichtet (1,3:1) | 195-220 kg/cbm |
| Mindesteinbaudicke, verdichtet | 150 mm |
Füllschotter
| Anwendung | Leichtschotter aus Schaumglas für ungebundene und gebundene Verwendung entsprechend EN 13055-2:2004 |
| Zusammensetzung | 100% hochwertiges Recyclingglas |
| Farbe | dunkelgrau |
| Nennwert Druckfestigkeit 10% | 600 kPa bei 10% Stauchung |
| Nennwert Druckfestigkeit 2% | 270 kPa bei 2% Stauchung |
| Korngröße | 16-45 mm |
| Schüttdichte, verdichtet | 130-155 kg/cbm |
| Schüttdichte, verdichtet, feucht (1,3:1) | < 220 kg/cbm (mit Anhaftfeuchte) |
| Mindesteinbaudicke, verdichtet | 150 mm |
| Anwendung | Leichtschotter aus Schaumglas für ungebundene und gebundene Verwendung entsprechend EN 13055-2:2004 |
| Zusammensetzung | 100% hochwertiges Recyclingglas |
| Farbe | dunkelgrau |
| Nennwert Druckfestigkeit 10% | 800 kPa bei 10% Stauchung |
| Nennwert Druckfestigkeit 2% | 370 kPa bei 2% Stauchung |
| Korngröße | 32-63 mm |
| Schüttdichte, verdichtet | 195-220 kg/cbm |
| Schüttdichte, verdichtet, feucht (1,3:1) | < 290 kg/cbm (mit Anhaftfeuchte) |
| Mindesteinbaudicke, verdichtet | 150 mm |
| Anwendung | Leichtschottergranulat aus Schaumglas für ungebundene und gebundene Ausgleichs- und Füllschüttungen entsprechend EN 13055-2:2004 |
| Zusammensetzung | 100% hochwertiges Recyclingglas |
| Farbe | dunkelgrau |
| Nennwert Druckfestigkeit 10% | > 550 kPa bei 10% Stauchung |
| Korngröße | 4-32 mm (G90/20) |
| Schüttdichte | 150-180 kg/cbm |
| Schüttdichte, verdichtet (1,3:1) | 195-235 kg/cbm |
| Mindesteinbaudicke, verdichtet | 90 mm |
| Anwendung | Schaumglasschotter im Verkehrswegebau nach FGSV Merkblatt M SGS |
| Zusammensetzung | 100% hochwertiges Recyclingglas |
| Farbe | dunkelgrau |
| Nennwert Druckfestigkeit 10% | 800 kPa bei 10% Stauchung |
| Kornfestigkeit / Würfelfestigkeit | >2000 kPa |
| Wasserdurchlässigkeitsbeiwert | ≈ 3,8 ∙ 10-4 m/s |
| Korngröße | 32-63 mm |
| Reibungswinkel ϕ | 40-42° |
| Trockenrohdichte | 250-300 kg/cbm |
| Schüttdichte | 150-170 kg/cbm |
| Mindesteinbaudicke, verdichtet | 150 mm |
Dämmschotter
| Anwendung | Dämmschotter für nicht lastabtragende Bauteile, Böden und Decken |
| Zusammensetzung | 100% hochwertiges Recyclingglas |
| Farbe | dunkelgrau |
| Nennwert Druckfestigkeit 10% | 800 kPa bei 10% Stauchung |
| Nennwert der Wärmeleitfähigkeit | 0,085 W/mK |
| Bemessungswert Wärmeleitfähigkeit | 0,090 W/mK |
| Korngröße | 16-45 mm |
| Schüttdichte | 140-170 kg/cbm |
| Schüttdichte, verdichtet | 180-220 kg/cbm |
| Mindesteinbaudicke, verdichtet | 150 mm |
RDS-ELEMENTE/DIMENSIONIERUNG
Multifunktionales Dämm- und Schalungselement für Perimeteranwendungen, ideal für die Kombination mit lastabtragendem GLAPOR Schaumglasschotter.
RDS 60/30
RDS = RandDämmSchalung
60 = Schaumglasschotterdicke + Bodenplattendicke
30 = Schaumglasschotterdicke
Beispielbauhöhen - andere Maße auf Anfrage
- 60/30
- 55/30
- 55/40
HILFREICHE DOKUMENTE
Weitere Unterlagen wie EPD´s, Zulassungen, DGNB und KfW Hinweise sowie Anwendungsbeschreibungen finden Sie in unserer Technischen Bibliothek im Downloadbereich.
Zubehör
Mit den GLAPOR Zubehör werden alle Schaumglasschotteranwendungen zuverlässig umsetzbar. Weitere Informationen sowie Anwendungsbeschreibungen finden Sie in unserer Technischen Bibliothek im Downloadbereich.
Hinweise zum Einbau/Verdichten
GLAPOR Schaumglasschotter wird im Verhältnis 1,3:1 verdichtet. Hierbei wird der Schaumglasschotter zuerst mit einer Überhöhung von 30% lose und grob mit einer Harke auf der Fläche verteilt und die Höhe des Haufwerks mit einem Lassermessgerät bestimmt und dokumentiert. Anschließend wird der GLAPOR Schaumglasschotter so lange „abgerüttelt“, bis das Sollmaß nach einer Verdichtung von 1,3:1 erreicht ist – dies wird ständig durch das Lasermessgerät überprüft.
Beispiel:
gewünschte, fertig hergestellte Schaumglasschotterdicke: 30 cm.
Vorab einzubringen: 39 cm (30% mehr)
Verdichten im Verhältnis 1,3:1 auf 30 cm.
Ist die Verdichtung abgeschlossen, gelten die im Datenblatt angegebenen technischen Werte als erreicht. Lastplattendruckversuche sind auf Schaumglasschotter grundsätzlich nicht möglich. Die Verdichtung soll dokumentiert und von der Bauleitung abgenommen werden.
Als geeignete Verdichtungsgeräte empfehlen wir (nicht schwerer als 140 kg!)
- Amman AVP1850
- Bomag BP 20/50 (D)
- Bomag BVP 18/45
- Dynapac LF 140
- Wacker DPS 1850 (besonders empfohlen)
- Wacker DPS 2350
- Wacker DPS 2360
- Weber CF 3
